전기차 인버터와 에너지 저장 장치(ESS)의 효율을 결정짓는 차세대 전력 반도체는 더 높은 전압과 열 부하를 견뎌야 하는 과제에 직면해 있습니다. 특히 소자 간 간격이 좁아지면서 발생하는 절연 파괴 문제를 해결하기 위해, 기존 패키징 방식을 넘어선 혁신적인 나노 코팅 솔루션의 도입이 필수적인 시점입니다. 본 리포트에서는 양면 냉각 방식의 고출력 모듈에 적용된 파릴렌 기술의 가치를 조명합니다.
1. 개요 (Snapshot)
- 산업 분야(Industry): 차세대 자동차 전장 및 전력 반도체 (Next-gen Automotive & Power Semiconductor)
- 적용 부품(Component): 양면 냉각 방식 고출력 SiC MOSFET 전력 모듈
- 핵심 과제(Core Issue): 소형화로 인한 소자 간 아크(Arcing) 현상 방지 및 미세 간극 충전(Gap-filling)
- 적용 솔루션(Solution): 파릴렌(Parylene) 고정밀 컨포멀 코팅
- 파릴렌 종류(Parylene Types): 파릴렌 N (Parylene N)
2. 배경 및 난제 (The Challenge)
전력 모듈의 출력 밀도가 높아짐에 따라 기존 패키징 공정은 다음과 같은 기술적 임계점에 도달했습니다.

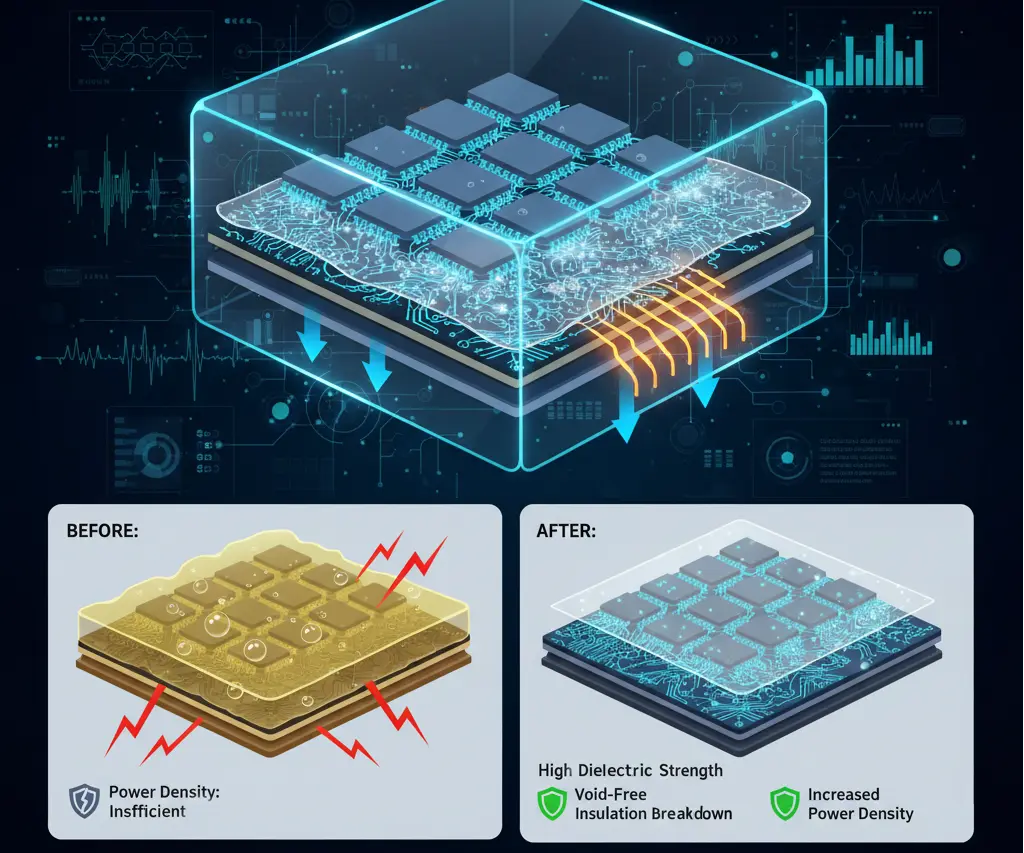

- 기존 코팅 방식의 문제점: 액상 실리콘이나 에폭시 소재는 점도가 높아 소자 사이의 미세한 간극(Micron-scale Gaps)까지 침투하지 못하는 현상이 발생합니다. 이는 공기층(Void)을 형성하여 고전압 인가 시 절연 파괴의 원인이 됩니다.
- 가혹한 환경 조건: 전력 반도체는 동작 시 발생하는 고온의 열과 급격한 온도 변화(Thermal Shock), 그리고 차량 운행 시 발생하는 지속적인 진동 환경에서도 물리적·전기적 특성을 유지해야 합니다.
3. 기술적 요구 기준 (Technical Requirements)
고신뢰성 전력 모듈 구현을 위해 아래와 같은 엄격한 사양이 적용되었습니다.
- 필수 인증 규격: 자동차용 전자 부품 신뢰성 표준인 AEC-Q101 준수 및 고전압 절연 강도 테스트 통과.
- 물리적 제약: 방열 효율 최적화를 위해 코팅층 두께를 최소화하면서도, 좁은 간격 내에서 충분한 유전 강도(Dielectric Strength)를 확보해야 하는 복합적인 제약 조건이 존재했습니다.
4. 솔루션 적용 및 공정 (The Parylene Solution)
정밀한 절연과 기밀 유지가 동시에 가능한 파릴렌 증착 공정이 최적의 대안으로 채택되었습니다.
- 파릴렌의 강점: 파릴렌 N은 분자 구조가 선형적이고 활동성이 좋아, 복잡한 입체 구조와 미세한 틈새까지 완벽하게 침투하는 컨포멀 코팅(Conformal Coating) 능력을 보유하고 있습니다. 또한 얇은 박막으로도 타 고분자 소재보다 월등한 절연 파괴 전압을 제공합니다.
- 공정 특징: 기체 상 증착(CVD) 공정은 실온에서 진행되어 열에 민감한 반도체 소자에 스트레스를 주지 않으며, 분자 단위로 막이 형성되어 미세한 공극 없이 균일한 캡슐화를 실현합니다.
5. 결과 및 기대 효과 (Key Outcomes)
솔루션 도입 결과, 전력 모듈의 물리적·경제적 가치가 극대화되었습니다.
- 성능 개선 수치: 기존 에폭시 공정 대비 전력 밀도를 30% 이상 향상시켰으며, 미세 간극 내 공기층 제거를 통해 절연 신뢰성을 비약적으로 높였습니다.
- 비즈니스적 이점: 모듈의 소형화와 경량화를 동시에 달성하여 시스템 전체의 효율을 높였으며, 장기적인 열적 안정성을 확보함으로써 제품 수명 연장 및 유지보수 비용 절감 효과를 거두었습니다.
6. 산업적 시사점 (Industrial Implications)
WBG 반도체가 주도하는 전력 전자 시장에서 ‘나노 단위의 절연 제어’는 이제 선택이 아닌 필수입니다. 본 사례는 파릴렌 기술이 고출력·고밀도 패키징의 기술적 장벽을 허물고 차세대 모빌리티의 에너지 효율을 완성하는 핵심 경쟁력임을 시사합니다.
참고 출처 (Sources)
ZESTRON, “Parylene as Coating for Power Semiconductor Devices”
